1.支持48段电价，支持深谷电价；
2.支持双枪并充，最大支持600A充电；
3.刷卡和屏幕串口采用网口(RJ45),减少接线出错概率；
4.集成12/24V辅源，方便接线和使用；
5.集成板载计量；
6.兼容市面所有主流模块协议；
7.集成两路绝缘检测电路和高压采样电路(选配)集成解锁功能；
8.有序充电；
9.极低的损耗；
10.远程监控、远程诊断和远程升级

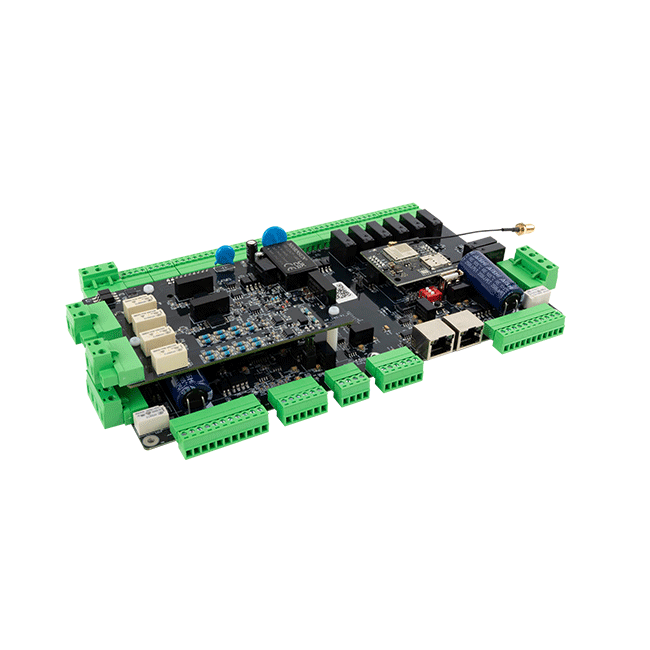

OP-0510直流控制单元是针对直流充电桩开发的控制器，工作电压为DC12V。 采用 RT-Thread 嵌入式操作系统，集成大容量 FLASH&RAM。主控板集成20路开入、16路开出、9路模拟量、6路通信、2路绝缘检测、2路控制导引、1路工作电源。
主控特色：
1. 支持 12/24V 板载切换，无需外接中间继电器
2. 支持板载绝缘和板载高压采样，无需外接绝缘检测仪和采样模块
3. 支持板载计量，若无电表要求，可直接使用此功能，无需接电表
4. 本主控可以将能耗降至 3%以内
5. 整体布局对称分布，接线方便
6. 屏幕和刷卡信号线采用 RJ45 接口(网口)，即插即用，避免接错线
7. 支持远程 OTA(远程升级)和远程运维，精准定位问题，让您节省运维成本
1主控板尺寸
外形尺寸为305mm(长)×134mm(宽)×52mm(高)。
2产品功能
（1）可完成与 BMS 的充电交互，控制充电机的充电状态，采集运行数据，且在异常状态下自动停机；
（2）可应用于一机一充式、一机分时双充式、一机母联双充式、一机全功率分配双充式、整流分体式、群充式等直流充电桩上；
（3）带有充电枪电子锁控制及温度检测，每把充电枪的检测及控制均独立工作；
（4）兼容盛弘、英飞源、优优、永联、通合、兴源博锐等电源模块；
（5）兼容迪文、欣瑞达、新显触摸屏，完成人机交互功能；
（6）支持串口读卡器，完成刷卡计费功能；
（7）集成 2 路电池电压采集功能；
（8）集成 2 路控制导引功能；
（8）集成 2 路绝缘检测功能；
（9）可记录充电数据，最多记录 500 条充电数据；
（10）具备后台通讯功能，可与后台监控进行无线通信，传输状态和相关数据，目前已支持云快充、达克云、蔚景云、小桔等监控平台；
（11）集成以太网功能；（选配）
（12）集成扩展 2G 、4G 功能。（选配）
（13）集成 NFC 读卡器功能。（选配）
（14）主控板支持 12V/24V 辅源直接接入,不需要额外的中间继电器。
3产品特点
（1）集成性高、体积小；集开入、开出、通信、模拟量、绝缘检测、控制导引于一体，大大减少了所占桩体空间；
（2）电磁兼容性高：EMC 稳定性高，可达 4 级电磁兼容；
（3）支持多家网络后台：可快速部署、监控自有的充电网络；
（4）兼容性强：可兼容符合 GB/T 27930 新老国标的所有车型；可兼容市面上主流厂家的液晶屏；可兼容所有符合 DL/T 645 和 MODBUS 协议的电表。
4端子接口定义
4.1 工作电源
双枪直流充电桩控制器主板OP-0510 | ||||
端子号 | 序号 | 引脚定义 | 功能简要描述 | 备注 |
J3 | 1 | +12V
| +12V
| |
2 | COM
| -12V
| ||
3 | PE
| 地线
| ||
J4 | 1 | +12V | +12V预留
| |
2 | +12V | +12V预留 | ||
3 | +12V | +12V预留 | ||
4 | +12V | +12V预留 | ||
J5 | 1 | COM | 公共端 | |
2 | COM | 公共端 | ||
3 | COM | 公共端 | ||
4 | COM | 公共端 | ||
4.2
GPRS(4G 模块)
双枪直流充电桩控制器主板OP-0510 | ||||
端子号 | 序号 | 引脚定义 | 功能简要描述 | 备注 |
内置 | / | / | 无线通信模块插座 | |
4.3
辅助电源
双枪直流充电桩控制器主板OP-0510 | ||||
端子号 | 序号 | 引脚定义 | 功能简要描述 | 备注 |
J20
| 1 | A#A+
| A枪辅助电源正极 | |
2 | A#A+
| A枪辅助电源正极 | ||
1 | 24V+
| 24V辅助电源正极输入 | ||
2 | 24V-
| 24V辅助电源正极输入 | ||
J12
| 1 | B#A+
| B枪辅助电源正极 | |
2 | B#A-
| B枪辅助电源负极 | ||
1 | 24V+
| 24V辅助电源正极输入 | ||
2 | +24V-
| 24V辅助电源负极输入 | ||
4.4
枪线
双枪直流充电桩控制器主板OP-0510 | ||||
端子号 | 序号 | 引脚定义 | 功能简要描述 | 备注 |
J19 | 1 | A#EL+ | A枪电子锁供电正极 | |
2 | A#EL- | A枪电子锁供电负极 | ||
3 | A#CC1 | A枪充电连接确认 | ||
4 | A#RS+ | A枪电子锁反馈+ | ||
5 | A#RS- | A枪电子锁反馈- | ||
6 | A#CAN2_H | A枪BMS CAN高 有120Ω电阻 | ||
7 | A#CAN2_L | A枪BMS CAN低 有120Ω电阻 | ||
8 | A#T1+ | A枪DC-温度 | ||
9 | A#T1- | A枪DC-温度 | ||
10 | A#T2+ | A枪DC+温度 | ||
11 | A#T2- | A枪DC+温度 | ||
J13 | 1 | B#T2- | B枪DC+温度 | |
2 | B#T2+ | B枪DC+温度
| ||
3 | B#T1- | B枪DC-温度
| ||
4 | B#T1+ | B枪DC-温度
| ||
5 | B#CAN2_L | B枪BMS CAN低 有120Ω电阻 | ||
6 | B#CAN2_H | B枪BMS CAN高 有120Ω电阻 | ||
7 | B#RS- | B枪电子锁反馈- | ||
8 | B#RS+ | B枪电子锁反馈+ | ||
9 | B#CC1 | B枪充电连接确认 | ||
10 | B#EL- | B枪电子锁供电负极 | ||
11 | B#EL+ | B枪电子锁供电正极 | ||
4.5
开入开出
双枪直流充电桩控制器主板OP-0510 | ||||
端子号 | 序号 | 引脚定义 | 功能简要描述 | 备注 |
J6 | 1 | SCRAM_IN | 急停反馈 | |
2 | BACK_A_IN | A枪归枪反馈 | ||
3 | BACK_B_IN | B枪归枪反馈 | ||
4 | KM_AC_IN | 交流接触器反馈 | ||
5 | KM_DC_A1_IN
| A枪直流接触器K1K2反馈
| ||
6 | KM_DC_B1_IN | B枪直流接触器K1K2反馈 | ||
7 | KM_DC_M_IN | 母联(桥接)直流接触器反馈 | ||
8 | FUSE_IN | 熔断器反馈 | ||
J7 | 1 | DOOR_IN | 门禁 | |
2 | KM_DC_A2_IN | A2母联(桥接)KM反馈(预留) (柔性调度使用) | ||
3 | KM_DC_B2_IN
| B2母联(桥接)KM反馈(预留) (柔性调度使用) | ||
4 | SMOKE_IN | 烟感反馈 | ||
5 | LA_IN | 防雷器反馈 | ||
6 | TOPPLE_IN | 倾倒反馈 | ||
7 | WATER_IN | 水浸反馈 | ||
8 | NC | NC(空闲) | ||
J8 | 1 | POWER_LED | 电源灯控制 额定12V 50mA | |
2 | RUN_A_LED | A枪运行灯控制 额定12V 50mA | ||
3 | RUN_B_LED | B枪运行灯控制 额定12V 50mA | ||
4 | ERROR_LED | 故障灯控制 额定12V 50mA | ||
5 | PARK_LOCK | 地锁控制 | ||
6 | KM_AC | 交流接触器控制 | ||
7 | FAN | 风扇控制 | ||
8 | COM | 公共端 | ||
J9 | 1 | KM_DC_A11 | A枪K1K2直流接触器控制 | |
2 | COM | A枪K1K2直流接触器控制 | ||
3 | KM_DC_A12 | A枪K1K2直流接触器控制 | ||
4 | COM | A枪K1K2直流接触器控制 | ||
5 | KM_DC_B11 | B枪K1K2直流接触器控制 | ||
6 | COM | B枪K1K2直流接触器控制 | ||
7 | KM_DC_B12
| B枪K1K2直流接触器控制
| ||
8 | COM | B枪K1K2直流接触器控制 | ||
J10 | 1 | KM_DC_M11 | 母联(桥接)接触器控制 | |
2 | COM | 母联(桥接)接触器控制 | ||
3 | KM_DC_M12 | 母联(桥接)接触器控制 | ||
4 | COM | 母联(桥接)接触器控制 | ||
J11 | 1 | KM_DC_A21 | A2母联(桥接)KM控制(预留) (柔性调度使用) | |
2 | COM | A2母联(桥接)KM控制(预留) (柔性调度使用) | ||
3 | KM_DC_A22 | A2母联(桥接)KM控制(预留) (柔性调度使用) | ||
4 | COM | A2母联(桥接)KM控制(预留) (柔性调度使用) | ||
5 | KM_DC_B21 | B2母联(桥接)KM控制(预留) (柔性调度使用) | ||
6 | COM | B2母联(桥接)KM控制(预留) (柔性调度使用) | ||
7 | KM_DC_B22 | B2母联(桥接)KM控制(预留) (柔性调度使用) | ||
8 | COM | B2母联(桥接)KM控制(预留) (柔性调度使用) | ||
注意：开入公共端要接 12V GND ，需要供12V 电源来完成开入量的采集。
4.6
通信
双枪直流充电桩控制器主板OP-0510 | ||||
端子号 | 序号 | 引脚定义 | 功能简要描述 | 备注 |
J17
| 1 | POWER1_CAN3_H
| 电源模块通信 有120Ω电阻 (POWER1和POWER2共用同一路CAN总线 ，为方便接线，多预留一路)
| |
2 | POWER1_CAN3_L
| |||
3 | POWER2_CAN3_H
| |||
4 | POWER2_CAN3_L
| |||
J16
| 1 | METER_485_B | 电表通信 | |
2 | METER_485_A
| |||
3 | GND
| |||
4 | INS_485_B 绝
| 绝缘检测仪通信(提供了板载绝缘，本 功能已废弃)
| ||
5 | INS _ 485 _ A
| |||
6 | GND
| |||
J15 | HMI
| 屏幕通信
| ||
J14 | CARD
| 刷卡板通信
| ||
4.7
模拟量采集
双枪直流充电桩控制器主板OP-0510 | ||||
端子号 | 序号 | 引脚定义 | 功能简要描述 | 备注 |
J18
| 1 | PT3+
| 进风口温度(PT1000)
| |
2 | PT3-
| |||
3 | PT4+
| 出风口温度(PT1000)
| ||
4 | PT4-
| |||
5 | PT5+
| 预留(PT1000)
| ||
6 | PT5-
| |||
4.8
绝缘检测和高压采样
双枪直流充电桩控制器主板OP-0510 | ||||
端子号 | 序号 | 引脚定义 | 功能简要描述 | 备注 |
J1 J2 | 1 | A#BV+
| A枪高压采样(接在电池端和K1K2之 间)
| |
2 | A#BV-
| |||
3 | B#BV+
| B枪高压采样(接在电池端和K1K2之 间)
| ||
4 | B#BV-
| |||
