1.支持国网e充电平台；
2.支持48段电价，支持深谷电价；
3.支持双枪柔性调度；
4.支持双枪并充，最大支持600A充电；
5.集成板载计量；
6.集成两路绝缘检测电路和高压采样电路；
7.集成解锁功能；
8.支持有序充电；
9.远程监控、远程诊断和远程升级；
10.支持以太网、支持多通道

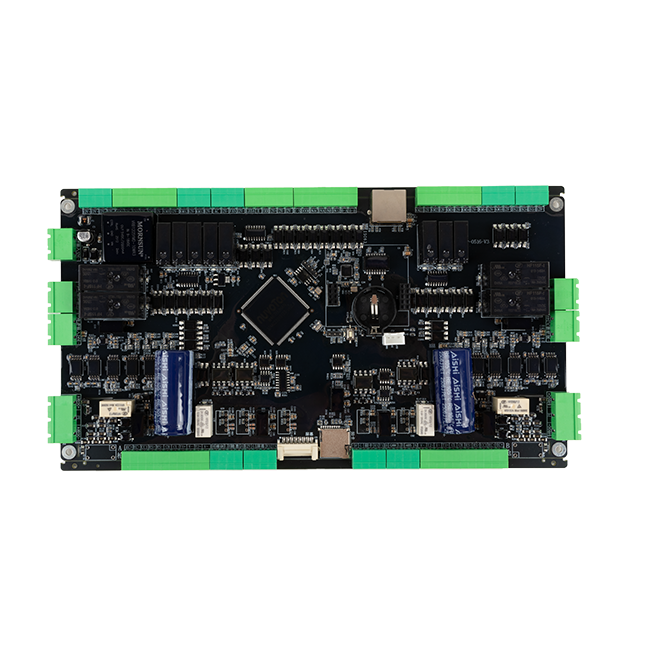

OP-0516直流控制单元是针对直流充电桩开发的控制器，工作电压为 DC12V。
采用 RT-Thread 嵌入式操作系统，集成大容量 FLASH&RAM。主控板集成 22 路开出、10路开入、3 路模拟量、9 路通信、2 路绝缘检测和高压采样、2 路控制导引、1 路工作电源、1 路 4G 通信、1 路以太网、1 路 SD 卡、预留 1 路 CAN 通信和 1 路 485 通信。
主控特色：
1. 支持国网 e 充电平台
2. 支持 3 段母线柔性调度(4 组模块双枪柔性调度)
3. 支持 12/24V 板载切换，无需外接中间继电器
4. 支持板载绝缘和板载高压采样，无需外接绝缘检测仪和采样模块
5. 支持板载计量，若无电表要求，可直接使用此功能，无需接电表
6. 整体布局对称分布，接线方便
7. 屏幕和刷卡信号线采用 RJ45 接口(网口)，即插即用，避免接错线
8. 支持远程 OTA(远程升级)和远程运维，精准定位问题，让您节省运维成本
1主控板尺寸
外形尺寸为252.5mm(长)×130mm(宽)×20mm(高)。
2产品功能
（1）可完成与 BMS 的充电交互，控制充电机的充电状态，采集运行数据，且在异常状态下自动停机；
（2）可应用于一机一充式、一机分时双充式、一机母联双充式、一机全功率分配双充式、整流分体式、群充式等直流充电桩上；
（3）带有充电枪电子锁控制及温度检测，每把充电枪的检测及控制均独立工作；
（4）兼容盛弘、英飞源、优优、永联、通合、兴源博锐等电源模块；
（5）兼容迪文、欣瑞达、新显触摸屏，完成人机交互功能；
（6）支持串口读卡器，完成刷卡计费功能；
（7）集成 2 路绝缘检测电路功能；
（8）集成 2 路控制导引功能；
（8）集成 2 路电池电压采样功能；
（9）可记录充电数据，最多记录 500 条充电数据；
（10）具备后台通讯功能，可与后台监控进行无线通信，传输状态和相关数据，目前已支持云快充、达克云、蔚景云、小桔、国网 e 充电等运营平台；
（11）集成以太网功能；
（12）集成扩展 4G 功能。
（13）集成 NFC 读卡器功能。（选配）
（14）主控板支持 12V/24V 辅源直接接入,不需要额外的中间继电器。
3产品特点
（1）集成性高、体积小；集开入、开出、通信、模拟量、绝缘检测、控制导引于一体，大大减少了所占桩体空间；
（2）电磁兼容性高：EMC 稳定性高，可达 4 级电磁兼容；
（3）支持多家网络后台：可快速部署、监控自有的充电网络；
（4）兼容性强：可兼容符合 GB/T 27930 新老国标的所有车型；可兼容市面上主流厂家的液晶屏；可兼容所有符合 DL/T 645 和 MODBUS 协议的电表。
4端子接口定义
4.1 工作电源
直流充电桩控制器主板OP-0516 | ||||
端子号 | 序号 | 引脚定义 | 功能简要描述 | 备注 |
J1 | 1 | +12V | +12V | |
2 | -12V | -12V | ||
J3 | 1 | +12V | +12V预留 | |
2 | +12V | +12V预留 | ||
3 | -12V | -12V预留 | ||
4 | -12V | -12V预留 | ||
4.2
GPRS(4G 模块)
直流充电桩控制器主板OP-0516 | ||||
端子号 | 序号 | 引脚定义 | 功能简要描述 | 备注 |
内置 | / | / | 无线通信模块插座 | |
J8 | 1 | RJ45 | 以太网 | |
4.3
辅助电源
直流充电桩控制器主板OP-0516 | ||||
端子号 | 序号 | 引脚定义 | 功能简要描述 | 备注 |
J23
| 1 | A#A+
| A枪辅助电源正极 | |
2 | A#A-
| A枪辅助电源正极 | ||
1 | 24V+
| 24V辅助电源正极输入 | ||
2 | 24V- | 24V辅助电源正极输入 | ||
J12
| 1 | B#A+ | B枪辅助电源正极 | |
2 | B#A- | B枪辅助电源负极 | ||
1 | 24V+ | 24V辅助电源正极输入 | ||
2 | 24V- | 24V辅助电源正极输入 | ||
4.4
枪线
直流充电桩控制器主板OP-0516 | ||||
端子号 | 序号 | 引脚定义 | 功能简要描述 | 备注 |
J21 | 1 | A#EL+ | A枪电子锁供电正极 | |
2 | A#EL- | A枪电子锁供电负极 | ||
3 | A#CC1 | A枪充电连接确认 | ||
4 | A#RS+ | A枪电子锁反馈+ | ||
5 | A#RS- | A枪电子锁反馈- | ||
6 | A#CAN2_H | A枪BMS CAN高 有120Ω电阻 | ||
7 | A#CAN2_L | A枪BMS CAN低 有120Ω电阻 | ||
8 | A#T1+ | A枪DC-温度 | ||
9 | A#T1- | A枪DC-温度 | ||
10 | A#T2+ | A枪DC+温度 | ||
11 | A#T2- | A枪DC+温度 | ||
J14 | 1 | B#T2- | B枪DC+温度 | |
2 | B#T2+ | B枪DC+温度
| ||
3 | B#T1- | B枪DC-温度
| ||
4 | B#T1+ | B枪DC-温度
| ||
5 | B#CAN2_L | B枪BMS CAN低 有120Ω电阻 | ||
6 | B#CAN2_H | B枪BMS CAN高 有120Ω电阻 | ||
7 | B#RS- | B枪电子锁反馈- | ||
8 | B#RS+ | B枪电子锁反馈+ | ||
9 | B#CC1 | B枪充电连接确认 | ||
10 | B#EL- | B枪电子锁供电负极 | ||
11 | B#EL+ | B枪电子锁供电正极 | ||
4.5
开入开出
直流充电桩控制器主板OP-0516 | ||||
端子号 | 序号 | 引脚定义 | 功能简要描述 | 备注 |
J6 | 1 | SCRAM_IN | 急停反馈 | |
2 | DOOR_IN | 门禁反馈 | ||
3 | KM_AC_IN | 交流接触器反馈 | ||
4 | KMA_IN
| A枪直流接触器K1K2反馈 | ||
5 | KMB_IN | B枪直流接触器K1K2反馈 | ||
6 | KMM_12_IN | 母联直流接触器12反馈 | ||
7 | BACK_A_IN | A枪归枪反馈 | ||
8 | BACK_B_IN | B枪归枪反馈 | ||
J11 | 1 | KMM_23_IN
| 母联直流接触器23反馈 | |
2 | KMM_34_IN
| 母联直流接触器34反馈 | ||
3 | KM_14_IN
| 母联直流接触器14反馈（预留） | ||
4 | 12V- | 公共点 | ||
J3 | 1 | KMA | A枪直流接触器K1K2控制
| |
2 | 12V- | |||
3 | KMA | |||
4 | 12V- | |||
5 | KMB | B枪直流接触器K1K2控制
| ||
6 | 12V- | |||
7 | KMB | |||
8 | 12V- | |||
J4 | 1 | KM12 | 母联接触器12控制
| |
2 | 12V- | |||
3 | KM12 | |||
4 | 12V- | |||
J5 | 1 | AC | 交流接触器控制 | |
2 | 12V- | 公共点 | ||
3 | FAN | 风扇控制 | ||
4 | 12V- | 公共点 | ||
J6 | 1 | LED_RUN_A
| A枪运行指示灯
| |
2 | LED_RUN_B | B枪运行指示灯
| ||
3 | LED_ERR | 故障灯 | ||
4 | 12V+ | 指示灯供电点 | ||
5 | LED_POWER | 电源指示灯 | ||
6 | 12V- | 预留 | ||
J9 | 1 | KM23 | 母联接触器23控制 | |
2 | 12V- | |||
3 | KM23 | |||
4 | 12V- | |||
5 | KM34 | 母联接触器34控制 | ||
6 | 12V- | |||
7 | KM34 | |||
8 | 12V- | |||
1 | KM14 | 母联接触器14控制（预留）
| ||
2 | 12V- | |||
3 | KM14 | |||
4 | 12V- | |||
注意：开入公共端要接 12V GND ，需要供12V 电源来完成开入量的采集。
4.6
通信
直流充电桩控制器主板OP-0516 | ||||
端子号 | 序号 | 引脚定义 | 功能简要描述 | 备注 |
J15 | 1 | CAN_H | CAN通信(预留) | |
2 | CAN_L | |||
3 | 485_B | 485通信(预留) | ||
4 | 485_A | |||
J16 | 1 | 5V+ | 刷卡板通信
| |
2 | GND | |||
3 | RX | |||
4 | TX | |||
J18 | 1 | 屏幕排线端子 | 串口屏通信 | |
J19 | 4 | 12V+ | 串口屏通信
| |
5 | GND | |||
6 | RX | |||
TX | ||||
J20 | 1 | POWER_CAN_H | 电源模块CAN通信高 | |
POWER_CAN_L | 电源模块CAN通信低 | |||
AMMETER_485_B
| 电表485通信B | |||
AMMETER_485_A | 电表485通信A | |||
4.7绝缘检测和高压采样
直流充电桩控制器主板OP-0516 | ||||
端子号 | 序号 | 引脚定义 | 功能简要描述 | 端子丝印 |
J23 | 1 | A#BV+ | A枪DC+(接在电池端和K1K2之间) | ADC+ |
2 | PE | 地线 | PE | |
2 | A#BV- | A枪DC-(接在电池端和K1K2之间) | ADC- | |
J13 | 1 | B#BV+ | B枪DC+(接在电池端和K1K2之间) | BDC+ |
2 | PE | 地线 | PE | |
2 | B#BV- | B枪DC-(接在电池端和K1K2之间) | BDC- | |
