1. 采用VH3.96直插免拧端子，方便接线；
2. 支持48段电价，支持深谷电价；
3. 支持双枪并充，最大支持600A充电；
4. 刷卡和屏幕串口采用网口(RJ45),减少接线出错概率；
5. 集成板载计量；
6. 集成两路绝缘检测电路和高压采样电路；
7. 集成解锁功能；
8. 有序充电；
9. 极低的损耗；
10.远程监控、远程诊断和远程升级

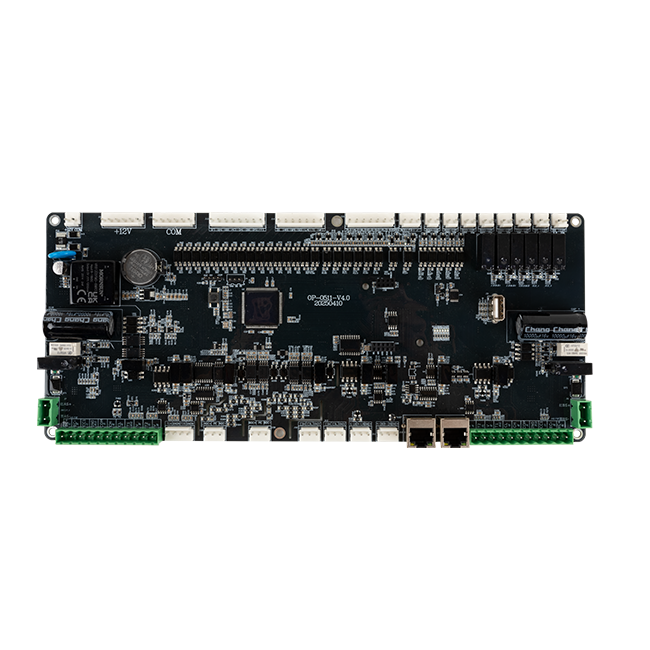

OP-0511 直流控制单元是针对直流充电桩开发的控制器，工作电压为 DC12V。采用RT-Thread 嵌入式操作系统，集成大容量 FLASH&RAM。主控板集成 20路开入、16路开出、9路模拟量、6路通信、2路绝缘检测、2路控制导引、1路工作电源。
主控特色：
1. 采用 VH3.96 直插端子，方便生产维护
2. 支持板载绝缘和板载高压采样
3. 支持板载计量，若无电表要求，可直接使用此功能，无需接电表
4. 本主控可以将能耗降至3%以下
5. 整体布局对称分布，接线方便
6. 屏幕和刷卡信号线采用RJ45接口(网口)，即插即用，避免接错线
7. 支持远程OTA(远程升级)和远程运维，精准定位问题，让您节省运维成本
1主控板尺寸
外形尺寸为310mm(长)×131mm(宽)×20mm(高)。
2产品功能
（1）可完成与 BMS 的充电交互，控制充电机的充电状态，采集运行数据，且在异常状态下自动停机；
（2）可应用于一机一充式、一机分时双充式、一机母联双充式、一机全功率分配双充式、整流分体式、群充式等直流充电桩上；
（3）带有充电枪电子锁控制及温度检测，每把充电枪的检测及控制均独立工作；
（4）兼容盛弘、英飞源、优优、永联、通合、兴源博锐等电源模块；
（5）兼容迪文、欣瑞达、新显触摸屏，完成人机交互功能；
（6）支持串口读卡器，完成刷卡计费功能；
（7）集成 2 路电池电压采集功能；
（8）集成 2 路控制导引功能；
（8）集成 2 路绝缘检测功能；
（9）可记录充电数据，最多记录 500 条充电数据；
（10）具备后台通讯功能，可与后台监控进行无线通信，传输状态和相关数据，目前已支持云快充、达克云、蔚景云、小桔等监控平台；
（11）集成以太网功能；（选配）
（12）集成扩展 2G 、4G 功能。（选配）
（13）集成 NFC 读卡器功能。（选配）
（14）主控板支持 12V/24V 辅源直接接入,不需要额外的中间继电器。
3产品特点
（1）集成性高、体积小；集开入、开出、通信、模拟量、绝缘检测、控制导引于 一体，大大减少了所占桩体空间；
（2）电磁兼容性高：EMC 稳定性高，可达4级电磁兼容；
（3）支持多家网络后台：可快速部署、监控自有的充电网络；
（4）兼容性强：可兼容符合 GB/T 27930 新老国标的所有车型；可兼容市面上主流厂家的液晶屏；可兼容所有符合 DL/T 645 和 MODBUS 协议的电表。
4端子接口定义
4.1 工作电源
直流充电桩控制器主板OP-0511 | ||||
端子号 | 序号 | 引脚定义 | 功能简要描述 | 端子丝印 |
J2 | 1 | +12V | +12V | 12V+ |
2 | COM | -12V | COM | |
J3 | 1 | +12V | +12V预留 | +12V预留 |
2 | +12V | +12V预留 | +12V预留 | |
3 | +12V | +12V预留 | +12V预留 | |
4 | +12V | +12V预留 | +12V预留 | |
5 | +12V | +12V预留 | +12V预留 | |
6 | +12V | +12V预留 | +12V预留 | |
J4 | 1 | -12V | 公共端 | COM |
2 | -12V | 公共端 | COM | |
3 | -12V | 公共端 | COM | |
4 | -12V | 公共端 | COM | |
5 | -12V | 公共端 | COM | |
6 | -12V | 公共端 | COM | |
4.2
GPRS(4G 模块)
直流充电桩控制器主板OP-0511w | ||||
端子号 | 序号 | 引脚定义 | 功能简要描述 | 备注 |
内置 | / | / | 无线通信模块插座 | |
4.3
辅助电源
直流充电桩控制器主板OP-0511 | ||||
端子号 | 序号 | 引脚定义 | 功能简要描述 | 端子丝印 |
J1
| 1 | A#A+
| A枪辅助电源正极 | 红AS+ |
2 | A#A-
| A枪辅助电源正极 | 黑AS- | |
J17
| 1 | B#A+
| B枪辅助电源正极 | 红BS+ |
2 | B#A-
| B枪辅助电源负极 | 黑BS- | |
4.4
枪线
直流充电桩控制器主板OP-0511 | ||||
端子号 | 序号 | 引脚定义 | 功能简要描述 | 备注 |
J27 | 1 | A#EL+ | A枪电子锁供电正极 | |
2 | A#EL- | A枪电子锁供电负极 | ||
3 | A#CC1 | A枪充电连接确认 | ||
4 | A#RS+ | A枪电子锁反馈+ | ||
5 | A#RS- | A枪电子锁反馈- | ||
6 | A#CAN2_H | A枪BMS CAN高 有120Ω电阻 | ||
7 | A#CAN2_L | A枪BMS CAN低 有120Ω电阻 | ||
8 | A#T1+ | A枪DC-温度 | ||
9 | A#T1- | A枪DC-温度 | ||
10 | A#T2+ | A枪DC+温度 | ||
11 | A#T2- | A枪DC+温度 | ||
J18 | 1 | B#T2- | B枪DC+温度 | |
2 | B#T2+ | B枪DC+温度
| ||
3 | B#T1- | B枪DC-温度
| ||
4 | B#T1+ | B枪DC-温度
| ||
5 | B#CAN2_L | B枪BMS CAN低 有120Ω电阻 | ||
6 | B#CAN2_H | B枪BMS CAN高 有120Ω电阻 | ||
7 | B#RS- | B枪电子锁反馈- | ||
8 | B#RS+ | B枪电子锁反馈+ | ||
9 | B#CC1 | B枪充电连接确认 | ||
10 | B#EL- | B枪电子锁供电负极 | ||
11 | B#EL+ | B枪电子锁供电正极 | ||
4.5
开入开出
直流充电桩控制器主板OP-0511 | ||||
端子号 | 序号 | 引脚定义 | 功能简要描述 | 端子丝印 |
J5 | 1 | SCRAM_IN | 急停反馈 | SFI |
2 | BACK_A_IN | A枪归枪反馈 | AGI | |
3 | BACK_B_IN | B枪归枪反馈 | BGI | |
4 | KM_AC_IN | 交流接触器反馈 | ACI | |
5 | KM_DC_A1_IN
| A枪直流接触器K1K2反馈
| ADI | |
6 | KM_DC_B1_IN | B枪直流接触器K1K2反馈 | BDI | |
7 | KM_DC_M_IN | 母联(桥接)直流接触器反馈 | MDI | |
8 | FUSE_IN | 熔断器反馈 | FFI | |
J6 | 1 | DOOR_IN | 门禁 | EGI |
2 | KM_DC_A2_IN | A2母联(桥接)KM反馈(预留) (柔性调度使用) | ABI | |
3 | KM_DC_B2_IN
| B2母联(桥接)KM反馈(预留) (柔性调度使用) | BBI | |
4 | SMOKE_IN | 烟感反馈 | SDI | |
5 | LA_IN | 防雷器反馈 | LAI | |
6 | TOPPLE_IN | 倾倒反馈 | TI | |
7 | WATER_IN | 水浸反馈 | WFI | |
J7 | 1 | POWER_LED | 电源灯控制 额定12V 50mA | PLO
|
2 | RUN_A_LED | A枪运行灯控制 额定12V 50mA | AOO
| |
3 | RUN_B_LED | B枪运行灯控制 额定12V 50mA | BOO
| |
4 | ERROR_LED | 故障灯控制 额定12V 50mA | TLO
| |
5 | NC | 空余 | GLO | |
6 | LOCK_V
| 交流接触器控制
| ACO
| |
7 | NC | 空余 | FO | |
J8 | 1 | KM_AC | 交流接触器控制 | ACO |
2 | FAN | 风扇控制正极 | FO | |
3 | COM | 风扇控制负极 | BOO | |
J9、J10 、J11、 J12
| 1 | KM_DC_A11 | A枪K1K2直流接触器控制 | ADO |
2 | COM | COM | ||
3 | KM_DC_A12 | ADO | ||
4 | COM | COM | ||
5 | KM_DC_B11
| B枪K1K2直流接触器控制 | BDO
| |
6 | COM | COM | ||
7 | KM_DC_B12 | BDO | ||
8 | COM | COM | ||
J13、J14
| 1 | KM_DC_M11 | 母联(桥接)接触器控制 | CDO |
2 | COM | COM | ||
3 | KM_DC_M12 | CDO | ||
4 | COM | COM | ||
J15 | 1 | KM_DC_AM | 母联接触器A-M输出 (柔性调度使用) | BA |
2 | COM | COM | ||
J16 | 1 | KM_DC_MB | 母联接触器M-B输出 (柔性调度使用) | BB |
2 | COM | COM | ||
注意：开入公共端要接 12V GND ，需要供12V 电源来完成开入量的采集。
4.6
通信
直流充电桩控制器主板OP-0511 | ||||
端子号 | 序号 | 引脚定义 | 功能简要描述 | 备注 |
J23
| 1 | POWER1_CAN3_H
| 电源模块通信 有120Ω电阻
| |
2 | POWER1_CAN3_H
| |||
J22 | 1 | METER_485_B | 电表通信 | |
2 | METER_485_A | |||
3 | GND | |||
J21 | 1 | INS_485_B | 预留
| |
2 | INS_485_A | |||
3 | GND | |||
J19 | 1 | HMI | 屏幕通信 | |
J20 | 1 | CARD | 刷卡板通信 | |
4.7
模拟量采集
直流充电桩控制器主板OP-0511 | ||||
端子号 | 序号 | 引脚定义 | 功能简要描述 | 备注 |
J26 | 1 | T4+ | 进风口温度(PT1000) | |
2 | GND4 | |||
3 | T5+ | 出风口温度(PT1000)
| ||
4 | GND5
| |||
5 | PT5+
| 预留(PT1000)
| ||
6 | PT5-
| |||
4.8
绝缘检测和高压采样
直流充电桩控制器主板OP-0511 | ||||
端子号 | 序号 | 引脚定义 | 功能简要描述 | 端子丝印 |
J25 J24 | 1 | A#BV+ | A枪高压采样(接在电池端和K1K2之 间) | ADC+ |
2 | PE | PE | ||
3 | A#BV- | ADC- | ||
1 | B#BV+ | B枪高压采样(接在电池端和K1K2之 间) | BDC+ | |
2 | PE | PE | ||
3 | B#BV- | BDC- | ||
