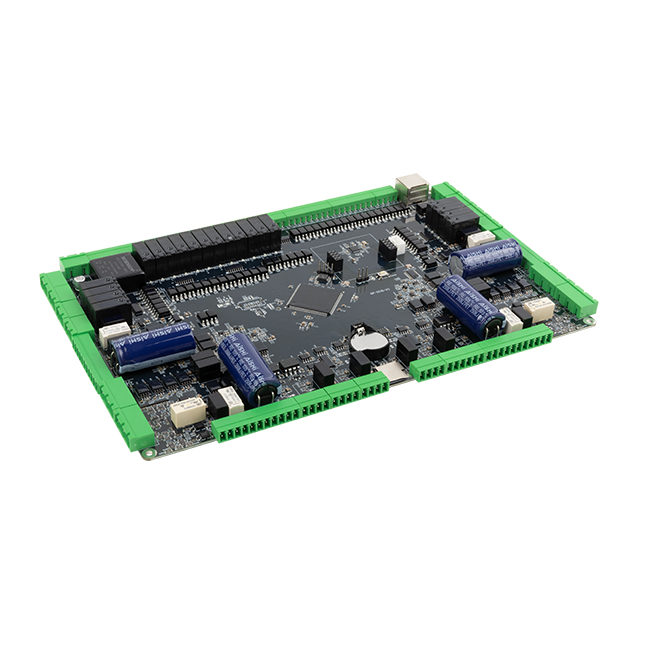

电磁兼容性是衡量充电桩主板能否在复杂电磁环境中稳定工作的重要指标。充电桩主板在工作时会产生一定强度的电磁干扰，同时也需要抵抗来自电网、通信设备及其他电器的干扰。若电磁兼容性设计不当，充电桩主板可能出现误动作、通信中断甚至死机等异常。本文将介绍充电桩主板的电磁兼容设计要点。

干扰源分析是电磁兼容设计的起点。充电桩主板上主要的干扰源包括继电器通断时产生的电弧、开关电源的高频开关噪声、以及通信接口的脉冲信号。其中继电器动作时产生的电磁干扰最为显著，因为充电电流较大，触点断开瞬间可能形成强烈火花。为抑制这种干扰，可以在继电器触点两端并联阻容吸收电路，或者使用固态继电器替代机械继电器。

对于开关电源产生的高频噪声，充电桩主板可以通过在输入输出端加装电磁干扰滤波器来削弱。典型的电磁干扰滤波器由共模电感和差模电容组成，能够有效阻断传导干扰沿电源线传播。同时，充电桩主板的电路板布局应遵循高频电流回路最小化原则，减小回路面积可以降低辐射干扰强度。

充电桩主板的接地设计对于电磁兼容性能至关重要。通常建议采用单点接地方式，将模拟地、数字地和功率地分开布线，最终通过一个连接点汇合到机壳地。这样可以避免大电流回路中的地电位波动影响敏感信号。充电桩主板上的关键信号线，如通信线、时钟线，可以考虑在其两侧布置地线进行保护，形成类同轴结构。

对于外部接口，充电桩主板需要做好防静电和抗脉冲群设计。通用串行总线接口、以太网接口和控制器局域网络接口都应加装瞬态抑制二极管，将静电放电能量泄放到地。充电桩主板与充电枪之间的通信线最好采用屏蔽电缆，屏蔽层在充电桩主板侧可靠接地。

在完成设计后，充电桩主板需要经过严格的电磁兼容测试。常见的测试项目包括传导发射测试、辐射发射测试、静电放电抗扰度测试、电快速瞬变脉冲群抗扰度测试以及浪涌抗扰度测试。只有通过这些测试的充电桩主板，才能在电磁环境复杂的充电站中稳定运行。设计人员应当将电磁兼容考虑贯穿于充电桩主板开发的整个流程，而非事后补救。
