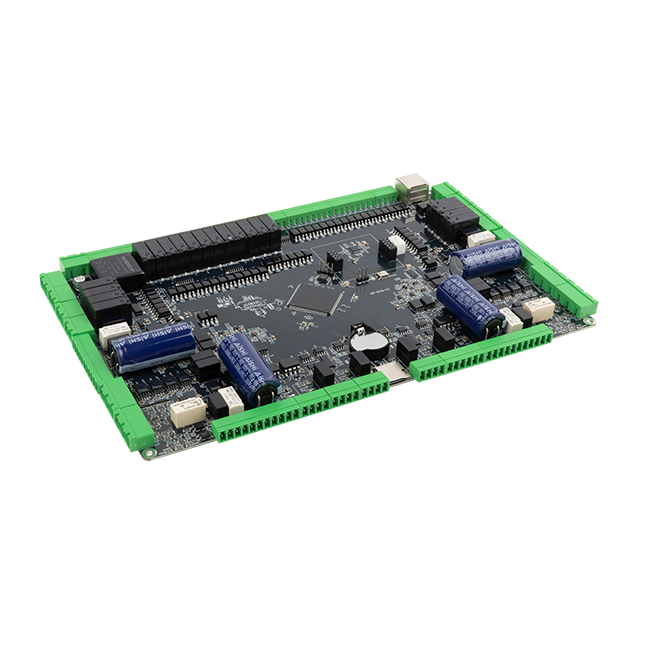

充电桩主板自身虽然不直接参与大功率电能传输，但其功耗水平关系到设备的长期运行成本与散热设计。一块经过电源管理优化的充电桩主板，待机功耗可以降低至2瓦以下，这对于降低充电桩的整体能耗具有积极意义。本文将探讨充电桩主板的电源架构与功耗优化策略。

充电桩主板的电源系统通常由两级构成。第一级是交流转直流开关电源，将输入的交流电转换为稳定的低压直流电，常见规格为12伏或5伏输出。第二级是直流转直流变换电路，为充电桩主板上的不同功能模块提供各自所需的电压，例如3.3伏给主控芯片供电，5伏给通信模块和显示屏供电。选择转换效率较高的开关电源芯片，可以减少电源转换过程中的能量损失。

在待机状态下，充电桩主板的大部分外设并未使用。此时可以通过软件控制关闭非必要模块的供电。例如，当没有车辆连接且无人操作时，充电桩主板可以切断显示屏背光电源，将通信模块置于休眠模式，并降低主控芯片的主频。这些措施能够显著降低充电桩主板的静态功耗。待机功耗测试表明，经过优化的充电桩主板比未优化的产品节能百分之四十以上。

对于需要持续进行后台通信的运营型充电桩，充电桩主板可以采用定时唤醒策略。即充电桩主板在大部分时间内处于深度睡眠状态，仅保留实时时钟运行，每隔几分钟唤醒一次进行数据上报和指令接收。这种间歇工作模式在保证在线功能的同时，有效延长了充电桩主板内部备用电池的使用寿命。

充电桩主板上的继电器线圈也是功耗来源之一。常规继电器在吸合后需要持续保持电流，而一些低功耗充电桩主板采用了磁保持继电器技术。这种继电器仅在状态切换瞬间需要脉冲电流，稳态时不消耗任何功率。虽然磁保持继电器成本略高，但对于需要长时间待机且不计成本的场景而言，是值得考虑的选项。

此外，充电桩主板的电路布局也影响功耗。过长的走线会增加线路电阻，造成不必要的压降和发热。采用多层电路板并合理布置电源平面，可以减少充电桩主板上的传导损耗。综合运用上述策略，可以设计出兼具高性能与低功耗特性的充电桩主板。
