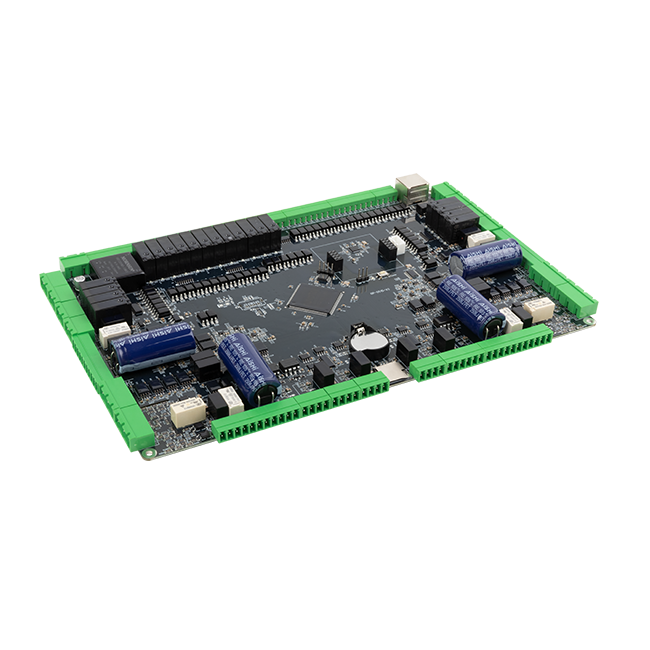

充电桩主控板工作在一个充满电磁干扰的环境中：大功率开关器件的高频通断产生强烈的电磁辐射，电机、变频器等工业设备的存在加剧了电磁噪声，雷电和电网波动带来瞬态过电压冲击。在这样的环境下，如何确保充电桩主控板稳定运行，是对设计者电磁兼容（EMC）设计能力的考验。

抗干扰设计的秘诀可以从干扰源、耦合路径和敏感器件三个层面入手，采取系统性的防护措施。

首先，抑制干扰源是最根本的方法。充电桩主控板自身也可能产生干扰，例如处理器时钟的高次谐波、开关电源的开关噪声等。通过合理选择开关频率、采用软开关技术、在关键信号线上串联磁珠或电阻，可以有效降低主控板本身发射的电磁骚扰。对于功率模块带来的强烈干扰，主控板应在布局上远离这些强干扰源，并通过屏蔽罩进行隔离。

其次，切断干扰的耦合路径至关重要。干扰可以通过传导和辐射两种方式进入主控板。对于传导干扰，电源端口和信号端口是主要入口。电源输入端应设置多级滤波电路，包括共模电感、差模电感和X/Y电容，滤除电网中的高频干扰。对于信号端口，应使用带滤波的连接器或在接口处加装共模扼流圈和滤波电容。对于辐射干扰，良好的屏蔽设计是有效手段。将整个主控板置于金属屏蔽盒内，并确保屏蔽盒良好接地，可以显著降低空间辐射干扰的影响。

第三，增强敏感器件的抗干扰能力。充电桩主控板上的处理器、存储器等芯片是干扰的敏感对象。在PCB布局时，应将敏感器件远离强干扰源，如继电器、功率驱动电路等。电源和地的设计尤为重要，采用多层板设计，设置完整的电源层和地层，可以为信号提供低阻抗回路，减少环路面积，降低干扰耦合。此外，在关键芯片的电源引脚放置高频去耦电容，为芯片提供瞬态电流，同时滤除高频噪声。

接地设计是抗干扰的核心。合理的接地系统可以泄放干扰电流，提供稳定的参考电位。充电桩主控板通常采用单点接地或多点接地策略，将模拟地、数字地、功率地分开，最后在一点连接，避免地环路干扰。机壳地应可靠连接大地，为雷击和静电提供泄放通道。

最后，完善的软件抗干扰措施也是重要补充。通过软件看门狗、数据冗余校验、程序跑飞检测与恢复等技术，可以在干扰导致程序异常时及时复位或恢复，保证系统的持续运行能力。

综上所述，充电桩主控板的抗干扰设计是一项综合性的系统工程，需要硬件和软件的密切配合，从源、路径、敏感体三个维度构筑防护网络，才能确保其在恶劣电磁环境下的稳定工作。
