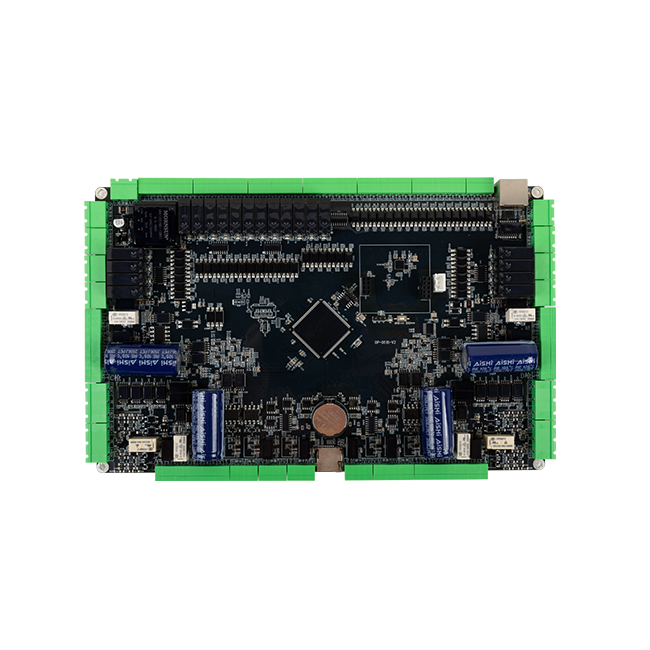

一款充电桩主板从研发设计到最终批量生产，中间需要跨越可制造性设计的门槛。实验室里手工焊接的样机可以稳定工作，但不代表它能够以低成本、高良率的方式进行大规模生产。充电桩主板的可制造性设计，正是连接设计与制造的桥梁。

可制造性设计首先体现在PCB布局上。元器件的摆放需要充分考虑自动化贴片机的工艺要求。相同封装类型的元件尽量集中排列，减少贴片头更换吸嘴的次数；较大的元件（如变压器、大电容）应均匀分布，避免局部过重导致回流焊时元件移位；需要人工插件的接插件、端子等，应放置在板边便于操作的位置，周围预留足够的操作空间。

焊盘设计同样讲究。对于精细间距的IC，焊盘设计需要平衡可焊性和防连锡的要求；对于需要承受较大机械应力的接口，其焊盘可能需要增加泪滴或加宽走线，增强抗拉能力。充电桩主板上常见的功率继电器、大电流端子，其焊盘通常需要设计成过孔阵列或开窗处理，以便通过波峰焊实现可靠连接。

散热设计也与制造工艺相关。充电桩主板上发热较大的器件，如电源芯片、功率MOSFET，需要合理布局并设计足够的散热铜箔或连接散热片。在回流焊过程中，大面积铜箔区域可能会因为吸热过快导致冷焊，需要在设计时添加热平衡盘或采用分段焊接工艺来避免。

测试点设计是可制造性的重要组成部分。充电桩主板在贴片完成后，需要通过ICT测试进行电路通断和元件参数检测。设计时需预留足够的测试点，并将其统一排列在特定区域，便于针床接触。这些测试点在正常工作时无用，但在生产测试阶段却是质量把关的关键。

标准化设计也是提升可制造性的有效手段。尽可能选用通用的、供货稳定的元器件封装和规格，避免使用特殊定制件，这不仅能降低采购成本，也能避免因单一货源短缺导致的生产停滞。

一块设计精良的充电桩主板，必然是在设计之初就充分考虑了制造工艺的可行性。好的可制造性设计能够显著提高生产良率、降低制造成本、缩短交付周期，为产品的市场成功奠定坚实基础。
