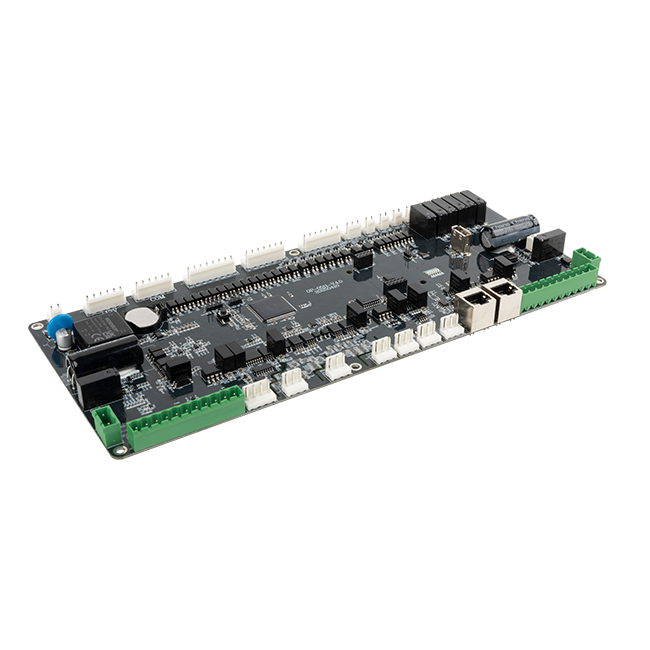

充电桩主控板作为整个充电桩的控制中心，需要为处理器、通信模块、传感器、接口电路等提供多路稳定、干净的电源。其电源设计的优劣直接关系到主控板的工作稳定性和长期可靠性。本文将探讨充电桩主控板电源设计的关键要点。

充电桩主控板的输入电源通常来自充电桩内部的辅助电源，一般提供12V或24V直流。然而，主控板上的不同部件需要不同的工作电压：核心处理器可能需要3.3V或1.8V，通信模块可能需要3.3V或5V，CAN收发器、RS485芯片等接口电路可能需要5V，而某些模拟电路可能需要±12V或更高精度的参考电压。因此，充电桩主控板需要将输入的单一电压高效转换为多路输出。

电源转换方案的选择是首要考虑因素。常用的方案包括线性稳压器（LDO）和开关电源（DC-DC转换器）。LDO具有输出纹波小、电路简单的优点，适合为模拟电路和对噪声敏感的时钟电路供电，但效率较低，不适合大电流场合。DC-DC转换器效率高，能够处理较大的功率转换，适合为处理器核心、通信模块等供电，但其开关动作会产生纹波和噪声，需要精心设计滤波电路。

在多路电源设计中，上电时序也是不可忽视的问题。某些处理器对内核电压、I/O电压的上电顺序有严格要求，错误的时序可能导致芯片无法启动甚至损坏。因此，充电桩主控板设计中需要加入电源管理IC或采用分立的电源监控电路，确保各路电压按照规定的时序依次建立。

电源的隔离设计同样重要。特别是在与外部接口连接的部分，如CAN总线、RS485等，为了增强抗干扰能力和保护主控板，通常采用隔离电源模块或带隔离的DC-DC转换器，将板内电路与外部接口的电源地隔离开来。这可以有效防止地环路干扰，提高通信可靠性。

此外，电源的滤波和去耦是保证电源质量的关键。在每一路电源的输出端，需要配置足够容量的电解电容用于储能和平滑纹波，同时在每个芯片的电源引脚附近放置高频陶瓷电容用于去耦，滤除高频噪声。合理的PCB布局，将电源层和地层设计为完整的平面，也能显著改善电源完整性。

最后，充电桩主控板工作环境复杂，电源部分必须具备过压、过流、反接保护功能，防止外部异常对主控板造成损害。TVS管、自恢复保险丝等保护元件的合理选用，可以为电源电路加上一道安全屏障。
