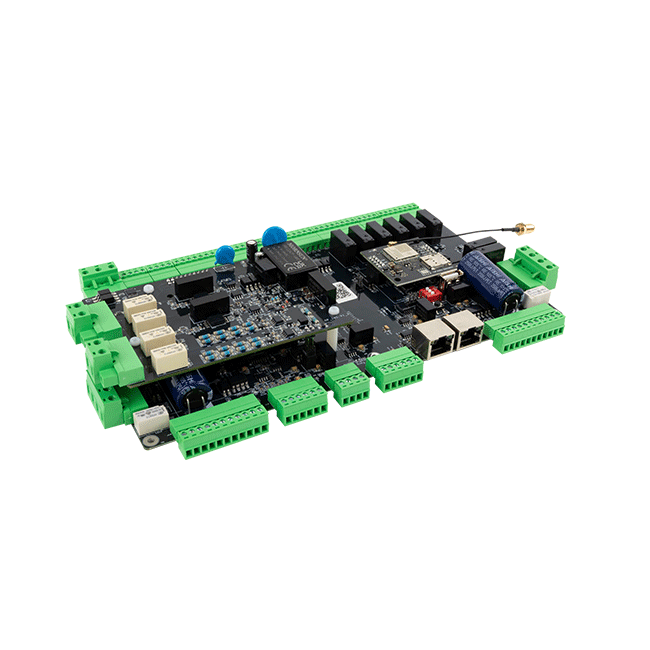

如果把充电桩主板比作人体的控制中枢，那么为其供电的电源管理单元就是确保中枢正常工作的“心脏起搏器”。这个看似不起眼的模块，负责将外部输入的粗犷电能转换为精密、稳定的低压直流，供给主板上的所有芯片。其设计的优劣，直接决定了整块充电桩主板的稳定性和可靠性。

充电桩主板的电源管理单元面临的首要挑战是输入电压的复杂性。无论是从交流桩的辅助电源取电，还是直流桩内部的低压供电，输入电压都可能存在波动、纹波、尖峰脉冲等干扰。电源管理单元需要具备宽电压输入能力，并通过前级滤波电路，将干扰抑制在萌芽状态。

接下来是电压转换环节。充电桩主板上的不同芯片需要不同的工作电压：主控MCU核心可能需要1.2V或1.8V，I/O口需要3.3V，CAN收发器需要5V，而某些传感器可能需要12V。电源管理单元需要将这些输入电压高效转换为多路精确、稳定的低压输出。通常采用开关电源（DC-DC）进行主电压转换，以获得高效率；对于对噪声敏感的模拟电路部分，则可能采用低压差线性稳压器，以提供纯净的电源。

电源管理单元的另一个核心功能是上电时序控制。许多复杂的芯片（如FPGA、高性能MPU）对各个电源轨的上电顺序有严格要求，先上内核电压还是先上I/O电压，都有明确规定。充电桩主板上的电源管理单元需要按照预设的时序，依次使能各路电源输出，确保芯片安全启动。如果时序错乱，可能导致芯片闩锁甚至损坏。

保护功能同样是电源管理单元不可或缺的组成部分。它需要具备过压保护、欠压锁定、过流保护、过热关断等功能。当检测到输出异常时，能够迅速切断电源，防止故障扩大，保护主板上的贵重元器件。

在待机或轻载模式下，优秀的电源管理单元还能通过脉冲频率调制、自动省电模式等技术降低自身功耗，助力实现整桩的低待机功耗。可以说，充电桩主板上的每一颗芯片能够稳定工作，背后都离不开电源管理单元的默默付出。选择一款电源设计扎实的充电桩主板，是保障长期稳定运行的明智之选。
