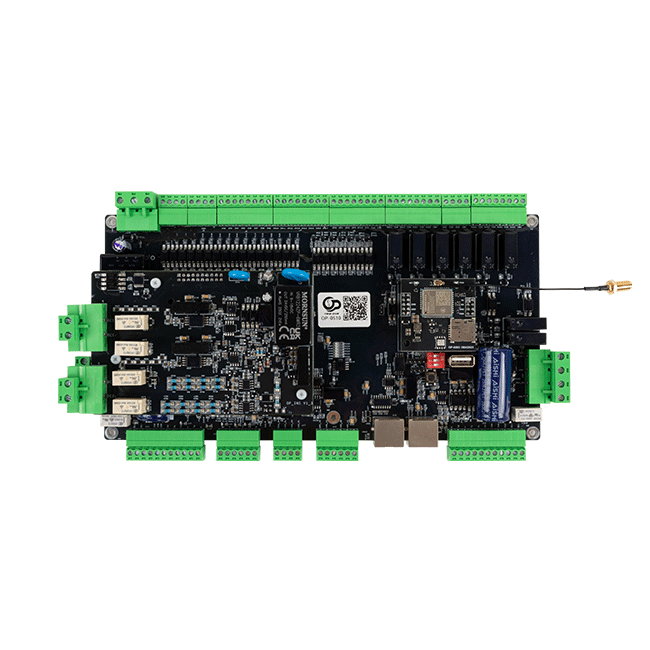

充电桩内部是一个复杂的电磁环境：大功率的开关电源模块产生强烈的电磁场，高频通信信号在主板间穿梭，继电器动作时产生瞬态冲击。在这种环境下，充电桩主板既要保证自身不受外界电磁干扰而误动作，又要控制自身产生的电磁辐射不超标，这就是电磁兼容性设计的核心课题。

电磁兼容性设计贯穿于充电桩主板的硬件开发全过程。在PCB布局阶段，工程师需要精心规划强弱电区域、模拟与数字电路的物理隔离。高频信号线要尽可能短，避免形成天线效应；时钟电路、晶振等强辐射源要远离接口和敏感区域，并采取局部屏蔽措施。多层板设计中的完整地平面，可以为信号提供低阻抗回流路径，有效抑制共模辐射。

滤波与去耦是另一项关键技术。在充电桩主板的电源入口，通常会设置多级滤波电路，包括共模扼流圈、X电容、Y电容等，用于抑制来自电网的传导干扰，也防止主板自身的干扰反馈到电网上。在每个芯片的电源引脚附近，都会放置高频去耦电容，为芯片提供瞬态能量，减少电源轨上的噪声。

屏蔽也是常见的抗干扰手段。对于充电桩主板上的高辐射器件或敏感区域，可以加装金属屏蔽罩，将电磁场限制在局部空间内。整机层面，金属机箱本身就是良好的屏蔽体，但需要注意充电桩主板与机箱的连接，确保接地良好，避免形成二次辐射。

在软件层面，看门狗定时器、数字滤波算法、通信数据校验等也是EMC设计的重要组成部分。当硬件受到强干扰导致程序跑飞时，看门狗能及时复位系统；对传感器采样值进行软件滤波，可以剔除尖峰脉冲干扰，保证控制决策的准确性。

经过良好EMC设计的充电桩主板，不仅能够通过国家的强制认证测试，更重要的是在实际应用中表现出极高的稳定性。它能抵抗雷击浪涌、静电放电、射频场干扰等各种严苛考验，确保在各种复杂电磁环境下都能精准、可靠地完成充电控制任务。EMC设计的水平，直接体现了充电桩主板研发团队的技术底蕴。
