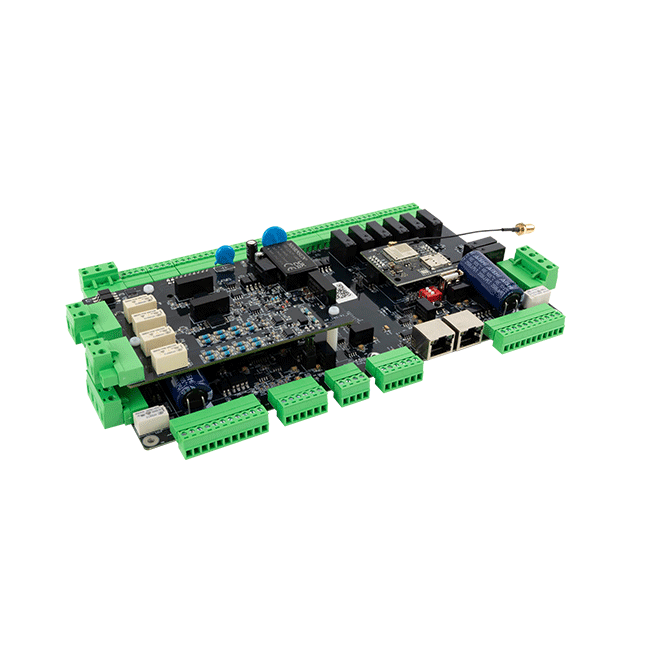

在全球“双碳”目标背景下，充电桩作为电动汽车的能量补给站，其自身的能效表现日益受到关注。除了主功率电路的电能转换效率外，充电桩主板的功耗设计也成为衡量产品绿色化程度的重要指标。一块优秀的充电桩主板，不仅控制着充电过程，其自身也应是低功耗的典范。

首先，充电桩主板的低功耗设计体现在待机模式下的智能管理。在无车辆充电的时段，充电桩主板可以自动进入深度休眠状态，关闭非必要的功能模块，如显示屏背光、4G模块的发射单元等，仅保留唤醒电路和实时时钟运行。通过这种精细的电源管理策略，待机功耗可从数瓦降低至毫瓦级，对于数以百万计的充电桩而言，长期累积的节能效果极为可观。

其次，主控芯片的选型至关重要。现代充电桩主板倾向于采用低功耗架构的MCU或MPU，这些芯片内置多种工作模式，可根据负载动态调整主频和电压，在保证实时响应能力的同时最大限度降低动态功耗。例如，在空闲时降低CPU频率，仅在处理复杂通信或控制算法时全速运行，实现“按需用电”。

第三，充电桩主板的电源转换效率同样不容忽视。主板自身的辅助电源需要将外部输入的交流或直流电高效转换为低压直流，供板上芯片使用。采用同步整流、高效率DC-DC转换器等先进技术，可以将电源转换效率提升至90%以上，减少不必要的热损耗。

此外，充电桩主板的低功耗设计还与散热系统密切相关。功耗越低，产生的热量越少，对散热片、风扇等散热组件的依赖就越小，这不仅降低了物料成本，也提升了整机的可靠性。无风扇设计成为可能，进一步减少了噪音和故障点。

对于运营商而言，选择低功耗设计的充电桩主板，意味着长期运营电费的降低。以万台充电桩规模计算，每年节省的电费将是一笔可观的数字。因此，关注充电桩主板的能效表现，既是履行环保责任，也是提升运营效益的明智之举。绿色充电，从每一块低功耗的充电桩主板开始。
